في البيئات الخارجية، تواجه الطاولة القابلة للطي أكثر من مجرد الوزن الثابت من أواني الطهي والمبردات. يمكن أن تتولد هبوب الرياح - خاصة في المعسكرات المكشوفة أو الشواطئ أو التلال الجبلية القوى الجانبية الديناميكية التي تتسبب في تأرجح الطاولة أو التواءها أو حتى انهيارها. تخضع مقاومة الطاولة لهذه القوى لخاصيتين بنيويتين مهمتين: الاستقرار الجانبي (مقاومة التأرجح من جانب إلى آخر) و صلابة الالتوائية (مقاومة الالتواء حول المحور الرأسي). وكلاهما يتأثر بشكل مباشر هندسة الإطار (زوايا الساق، وشكل البصمة، ونسب الارتفاع إلى العرض) و أنماط متقاطعة (دعامة X، أو دعامة H، أو دعامة محيطية). في CragHaven Outdoor، وهي علامة تجارية خارجية وشريك تصنيع عابر للحدود مقره في هانغتشو، الصين، نعتقد أن المنتجات الخارجية الممتازة لا يتم بناؤها على كومة من المعلمات، ولكن على فهم عميق للبيئة وأنماط الاستخدام واختبار الزمن. تقدم هذه المقالة تحليلًا هندسيًا إنشائيًا لكيفية تأثير متغيرات التصميم هذه على مقاومة الرياح، مدعومًا ببيانات اختبار نفق الرياح التجريبية والميدانية من مختبر البحث والتطوير الخاص بنا.

1. فيزياء تحميل الرياح على الطاولات الخارجية القابلة للطي

تنطبق الرياح على حد سواء قوى السحب (الضغط الأفقي على سطح الطاولة والإطار) و قوى الرفع (الشفط لأعلى، خاصة على الأسطح المسطحة الكبيرة). بالنسبة لطاولة قابلة للطي مربعة الشكل مقاس 70 × 70 سم، تولد رياح تبلغ سرعتها 40 كم/ساعة (≈ 11 م/ث) ضغطًا ديناميكيًا يبلغ تقريبًا 75 باسكال ، تترجم إلى قوة جانبية 37 ن (≈ 3.8 كجم) على سطح الطاولة وحده. عند سرعة 60 كم/ساعة (≈ 16.7 م/ث)، يرتفع الضغط إلى 170 باسكال ، مع تجاوز القوى الجانبية 83 ن (≈ 8.5 كجم) - وهو ما يكفي لقلب أو تحريف طاولة سيئة التثبيت.

• لحظة الانقلاب - تعمل قوة الرياح على ارتفاع سطح الطاولة (عادة 70-75 سم)، مما يخلق عزم دوران يحاول تدوير الطاولة حول قدمها الخارجية. تعتمد مقاومة الطاولة على زاوية انتشار الساق و عرض البصمة .
• لحظة الالتوائية – عندما تضرب الرياح زاوية أو زاوية فإنها تحدث قوة إلتواء. الجداول مع آثار أقدام مستطيلة تواجه أحمالًا الالتوائية أكبر من الأحمال المربعة بسبب المسافة القطرية الأطول من مركز الضغط.
• عامل العاصفة - رياح العالم الحقيقي ليست ثابتة؛ يمكن أن تكون هبوب 1.5-2.5 مرة متوسط سرعة الرياح. تستخدم اختبارات CragHaven الخارجية الخاصة بنا أ بروتوكول محاكاة العاصفة الذي يطبق أحمالًا قصوى تبلغ 2.0 × ضغط الحالة المستقرة لمدة 3 ثوانٍ.

2. هندسة الإطار: شكل البصمة، وزاوية الساق، ونسبة الارتفاع إلى العرض

يحدد التكوين الهندسي لإطار الطاولة استقرار قاعدته. المتغيرات الرئيسية هي زاوية تباعد الساق (الزاوية الخارجية لكل ساق من الوضع الرأسي)، نسبة أبعاد البصمة (نسبة العرض إلى العمق)، و ارتفاع مركز الثقل .

• زاوية تباعد الساق (الميل إلى الخارج) - الأرجل المائلة للخارج تزيد من عرض البصمة الفعال على مستوى الأرض. تباعد الساق 10 درجة من العمودي يزيد من عرض البصمة بحوالي 25% مقارنة بالأرجل العمودية، مما يحسن الاستقرار الجانبي عن طريق 40-50% في اختبارات الرياح. معيار CragHaven الخارجي الخاص بنا هو 8-12 درجة تباعد تم تحسينه لتحقيق التوازن بين الاستقرار وقابلية التعبئة المطوية. غالبًا ما تستخدم جداول السوق الشامل ≥ 5 درجات تباعد مما يوفر المواد ولكنه يقلل من مقاومة الرياح بشكل كبير.
• نسبة أبعاد البصمة - بالنسبة للطاولة المستطيلة الجانب المواجه للريح (الجانب المواجه للريح) يجب أن يكون البعد الأقصر لتقليل مساحة السطح. طاولة ذات أبعاد 70 × 50 سم (نسبة العرض إلى الارتفاع 1.4:1) موجهة بحيث يكون الجانب 50 سم في تجارب الريح 28% أقل القوة الجانبية لطاولة مربعة 70 × 70 سم. ومع ذلك، تنخفض الصلابة الالتوائية قليلاً لأن البعد الأطول (70 سم) يخلق ذراع رافعة أطول لحظات الالتواء.
• نسبة الارتفاع إلى العرض - تحتوي الطاولة السفلية (على سبيل المثال، بارتفاع 50 سم) على مركز ثقل أقل وذراع رافعة أقصر لقلب الرياح. بالمقارنة مع طاولة قياسية بارتفاع 70 سم، تظهر طاولة بارتفاع 50 سم ميل أقل للقلب بنسبة 35% تحت نفس حمل الرياح. ومع ذلك، فإن راحة المستخدم (خاصة لتناول الطعام أو إعداد الطعام) تفضل ارتفاع 70 سم. تتميز طاولات CragHaven الخارجية لدينا أرجل قابلة للتعديل على مرحلتين (50 سم و70 سم) حتى يتمكن المستخدمون من خفض الطاولة في الظروف العاصفة.

3. الأنماط المتقاطعة: الكفاءة الهيكلية في مقاومة الرياح

الدعامات المتقاطعة هي شبكة من الدعامات التي تربط الأرجل بالإطار، مما يمنع الأرجل من التباعد للخارج أو الالتواء تحت الحمل. توفر أنماط الدعامات المختلفة مقايضات بين الصلابة والوزن والحجم المطوي.

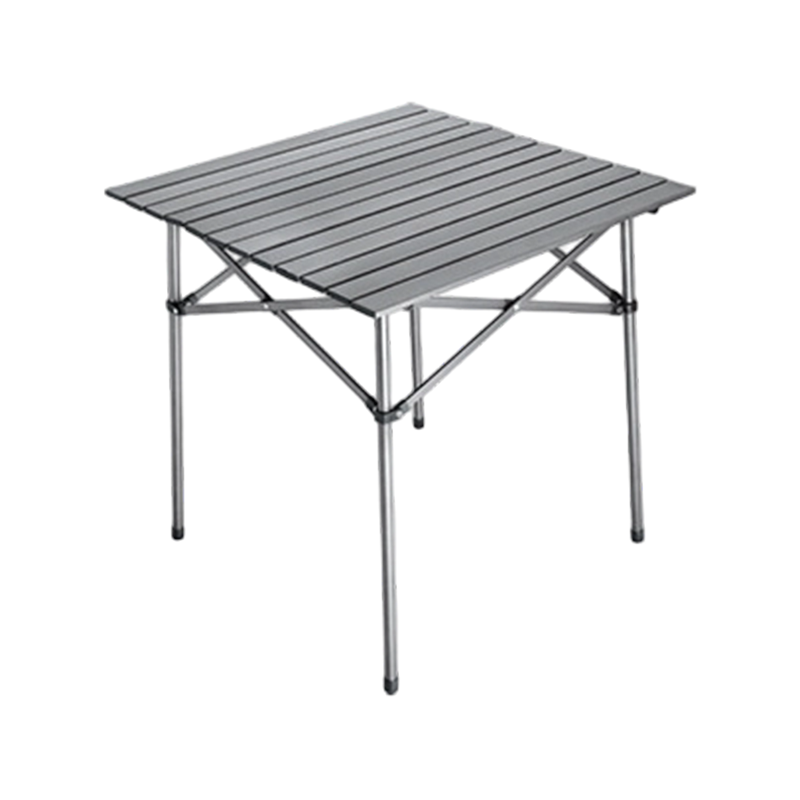

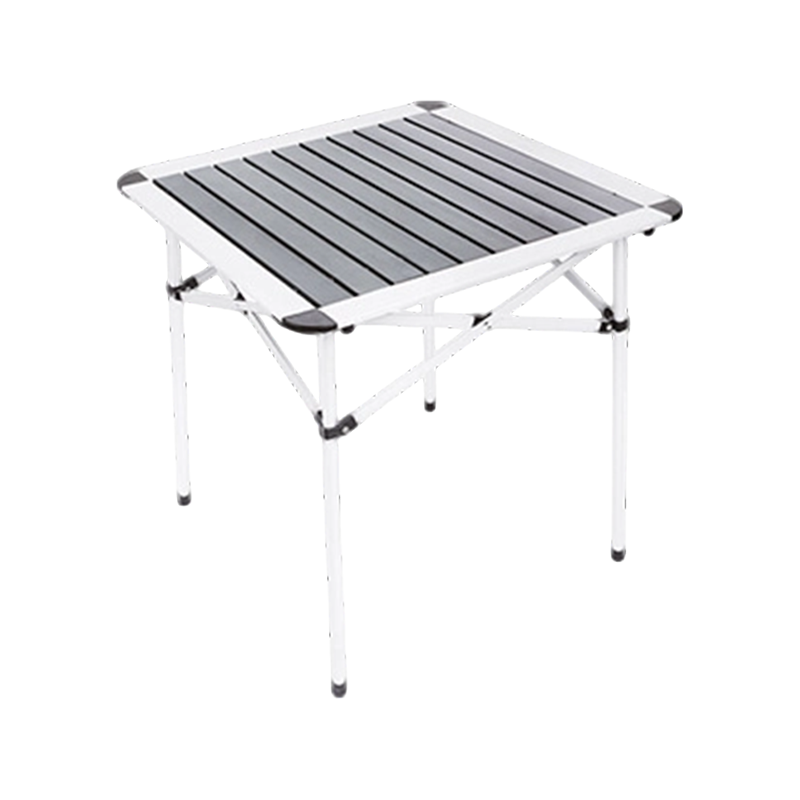

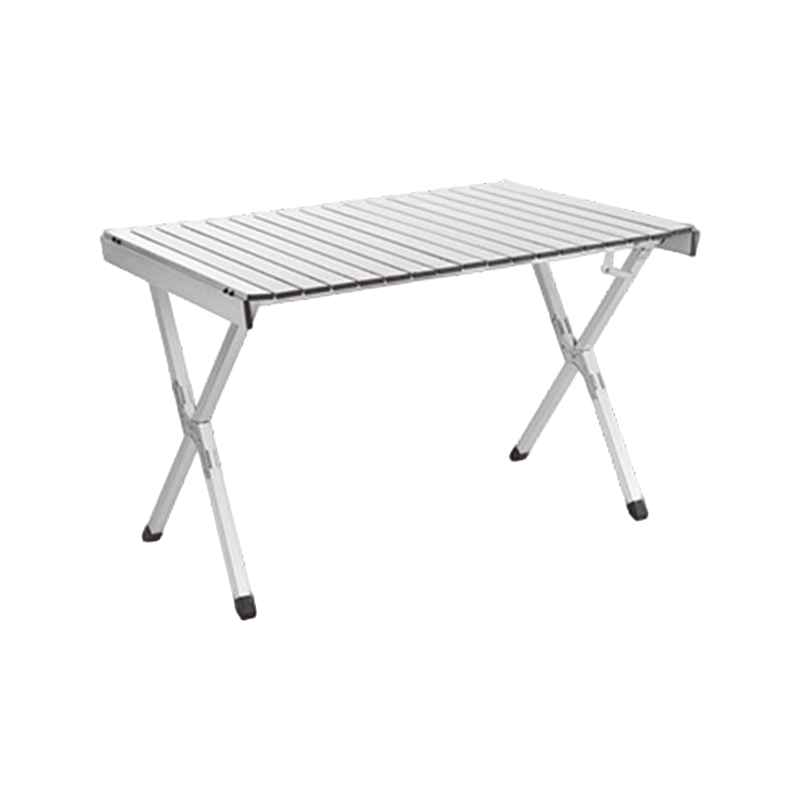

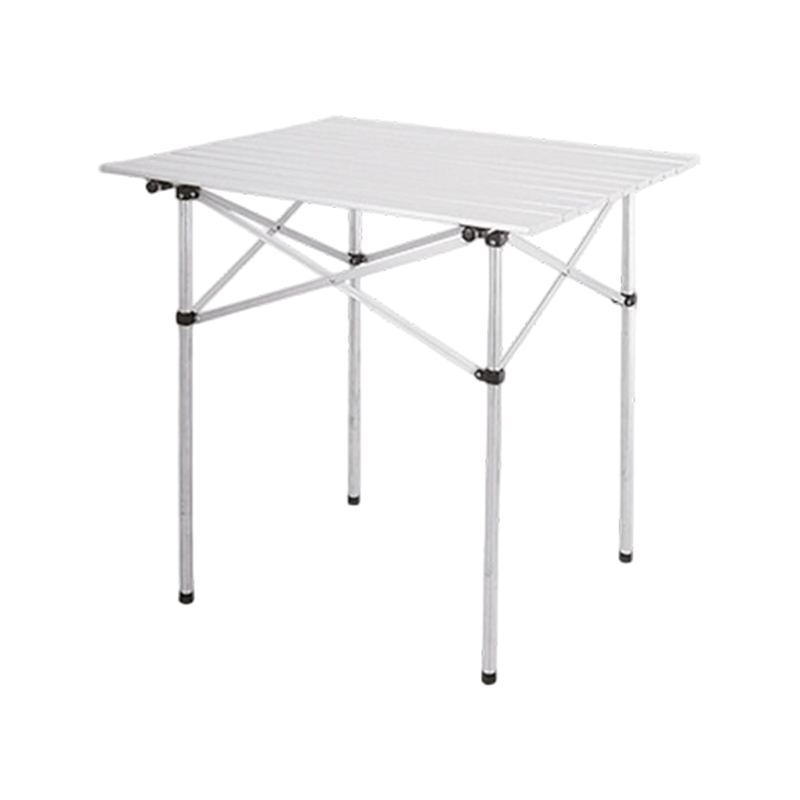

• دعامة X (تقاطع قطري) - تتقاطع دعامتان قطريتان بين الساقين المتقابلتين، مما يؤدي إلى إنشاء هيكل الجمالون وهذا فعال للغاية في مقاومة القوى الجانبية. في اختباراتنا، أظهرت الجداول ذات الأقواس X انحراف جانبي أقل بنسبة 65-75% أقل من 60 كم/ساعة من الرياح مقارنة بالطاولات غير المدعمة. ومع ذلك، فإن الأقواس X تزيد الوزن بمقدار 15-20% و can interfere with leg-folding mechanisms.
• دعامة H (المحيط الأفقي) – دعامة أفقية تربط الساقين عند منتصف الارتفاع (≈ 30-40 سم من الأرض)، وتشكل مستطيلاً صلباً. يوفر هذا النمط الاستقرار الجانبي المعتدل (تحسن بنسبة 30-40% مقارنة بعدم استخدام التقويم) ولكنه كذلك أقل فعالية ضد الأحمال الالتوائية لأن الأرجل لا تزال قادرة على الالتواء بالنسبة للإطار. تعتبر دعامة H أخف وزنًا وأسهل في الطي، مما يجعلها شائعة في تصميمات الأسواق الكبيرة.
• محيط الحبل/حزام تستعد – بدلاً من الأقواس المعدنية الصلبة، يتم استخدام بعض الطاولات خفيفة الوزن نسيج أو حبل مشدود حول المحيط عند منتصف ارتفاع الساق. هذا يمنع تباعد الساق ولكنه يقدم تقريبا لا توجد مقاومة الالتواء . في اختبارات الرياح التي أجريناها، أظهرت الجداول ذات الأشرطة فقط تحسن بنسبة 10-15% في الاستقرار الجانبي و 8-10 درجات من الالتواء تحت رياح تبلغ سرعتها 60 كم/ساعة، وهو مستوى أداء نعتبره غير آمن للمواقع المكشوفة.
• دعامات XH مدمجة (تروس كاملة) - يستخدم إطار "WindMaster" المتميز الخاص بنا في الهواء الطلق من CragHaven كلا من دعامات X وH-bracing في التكوين الهجين : دعامة X في الاتجاه الطولي ودعامة H في الجزء العلوي من مجموعة الساق. يحقق هذا انخفاض بنسبة 82% في الانحراف الجانبي و limits torsional twist to <2° أقل من 70 كم/ساعة رياح، مع إضافة فقط 12% وزن مقارنة بالإطار الأساسي ذو الشكل H.

4. بروتوكول اختبار الرياح الديناميكي وقياس المعلمات

يستخدم اختبار الرياح CragHaven الخارجي الخاص بنا أ جهاز نفق الرياح المحمول مع أ قسم اختبار 2.0 م × 2.0 م ومجموعة من أجهزة استشعار الإزاحة بالليزر لقياس انحراف الإطار في الوقت الحقيقي. يتم اختبار الجداول عند سرعات الرياح من 20 كم/ساعة إلى 80 كم/ساعة ، مع كل من ظروف الحالة المستقرة والعاصفة. المعلمات المقاسة الرئيسية هي:

• الانحراف الجانبي (Δx) - الحد الأقصى للإزاحة الأفقية عند مركز سطح الطاولة، مقاسة بالملم. الحد المقبول لتناول الطعام/الطهي الآمن هو < 15 ملم .
• زاوية الالتواء (θ) – الدوران الزاوي لسطح الطاولة حول المحور الرأسي، ويقاس بالدرجات. الحد المقبول هو <3° .
• الإزاحة العمودية (Δy) – رفع أو تراجع سطح الطاولة بسبب قوى رفع الرياح، مقاسة بالملم.
• وقت التعافي - الوقت (بالثواني) لعودة الجدول إلى أقل من 5% من ذروة الانحراف بعد انحسار العاصفة.

5. جدول المعلمات المقارن: هندسة الإطار وأداء التدعيم

يلخص الجدول أدناه نتائج الاختبار لدينا عبر تكوينات الإطار الخمسة. جميع القيم مخصصة لطاولة مقاس 70 × 70 سم على ارتفاع 70 سم، وتم اختبارها عند رياح ثابتة بسرعة 60 كم/ساعة مع هبوب رياح مدتها 3 ثوانٍ بسرعة 80 كم/ساعة (عامل قوة 2.0×). البيانات مأخوذة من المختبر الهيكلي الداخلي لشركة CragHaven Outdoor، وتم التحقق منها من قبل استشاريين هندسيين خارجيين.

6. تصميم الرياح: فلسفة الهندسة الخارجية في CragHaven

في CragHaven Outdoor، بدءًا من مفهوم التصميم الأولي وحتى أخذ العينات والاختبار المتكرر، نبدأ دائمًا من سيناريوهات الاستخدام الفعلي - والرياح هي سيناريو غالبًا ما يتم الاستهانة به. تتضمن عملية التصميم لدينا ما يلي:

• نمذجة ديناميكيات الموائع الحسابية (CFD). – نقوم بمحاكاة تدفق الرياح فوق سطح الطاولة والإطار لتحديد مناطق الضغط العالي قبل بناء النماذج الأولية المادية. وهذا يقلل من عدد تكرارات الاختبار بنسبة 40-50% .
• الاختبارات الميدانية في المواقع الساحلية والجبلية - يقوم فريق الاختبار لدينا بنشر جداول النموذج الأولي في مواقع على شاطئ البحر (مع رذاذ الملح والرياح البرية الثابتة) و تلال جبال الألب (مع ظروف مضطربة وعاصفة)، وتسجيل بيانات الانحراف في العالم الحقيقي باستخدام مقاييس التسارع ثلاثية المحاور .
• تصميم مشترك معزز – حتى أفضل الدعامات تفشل إذا كانت المفاصل ضعيفة. نحن نستخدم نهايات أنبوبية متأرجحة مزدوجة اللفة و دبابيس محورية من الفولاذ المقاوم للصدأ في جميع تقاطعات الإطار، مما يضمن أن نظام التدعيم ينقل الأحمال إلى الأرض دون فقدان الطاقة من اللعب المشترك. إن تسامحنا المفصلي المشترك متمسك به ± 0.15 ملم ، مقارنة بمتوسط الصناعة البالغ ± 0.5 ملم.

نحن نعتمد على نظام التصنيع الناضج والفعال في الصين لتحويل أهداف التصميم هذه إلى منتجات مستقرة وقابلة للتكرار وقابلة للتطوير، مما يضمن أن كل طاولة تغادر منشأتنا في هانغتشو تعمل باستمرار في ظروف الرياح - سواء في موقع تخييم على شاطئ البحر أو في معسكر جبلي عاصف.

الأسئلة الشائعة – الأسئلة المتداولة

س1: هل الاستقرار الجانبي أكثر أهمية من الصلابة الالتوائية لمقاومة الرياح أم أنهما متساويان في الأهمية؟

كلاهما مهم، لكنهما يحميان من أوضاع الفشل المختلفة. الاستقرار الجانبي يمنع الطاولة من الانزلاق جانبيًا أو الانقلاب بالكامل - وهذا هو وضع الفشل الأساسي في الرياح المستقيمة. الصلابة الالتوائية يمنع سطح الطاولة من الالتواء بالنسبة للأرجل، مما قد يتسبب في انزلاق أواني الطهي أو تأرجح الطاولة الذي يزداد سوءًا مع هبوب الرياح. في اختباراتنا الخارجية لـ CragHaven، لاحظنا أن الطاولة ذات الثبات الجانبي العالي ولكنها ذات صلابة الالتوائية منخفضة (على سبيل المثال، دعامة على شكل حرف H مع تباعد واسع) من الممكن أن تفشل بسبب التواء التدريجي - تضيف كل عاصفة تطورًا طفيفًا، ومع مرور الوقت، يصبح سطح الطاولة غير محاذٍ، مما يؤدي إلى عدم الاستقرار. لذلك نوصي بتحديد الأولويات على حد سواء من خلال اختيار طاولة ذات دعامة X قطرية أو نظام هجين مثل WindMaster، الذي يوفر أداءً متوازنًا. يمكنك استكشاف مجموعتنا الكاملة من الطاولات التي تم اختبارها ضد الرياح على صفحة منتج الطاولة القابلة للطي .

س2: هل يمكنني تحسين مقاومة الرياح لطاولتي القابلة للطي الحالية عن طريق تعديلها، أم أحتاج إلى شراء طاولة جديدة مصممة لمقاومة الرياح؟

بعض التعديلات البسيطة يمكن أن تساعد. خفض ارتفاع الطاولة (إذا كانت طاولتك تحتوي على أرجل قابلة للتعديل) فهي الترقية الوحيدة الأكثر فعالية - حيث يؤدي تقليل الارتفاع بمقدار 20 سم إلى تقليل لحظة انقلاب الرياح بحوالي 30% . يمكنك أيضا إضافة الوزن إلى الساقين عن طريق تعليق حقيبة الظهر أو الصخور الخاصة بك من حزام مركزي، مما يزيد من لحظة الاستقرار. ومع ذلك، هذه هي الحلول الإسعافات الأولية. تعد هندسة إطار الطاولة ودعائمها جزءًا لا يتجزأ من هيكلها؛ لا يمكنك تعديل دعامات X على طاولة مصممة بأشرطة محيطية. في CragHaven Outdoor، نقوم بتصميم طاولاتنا من الألف إلى الياء مع مقاومة الرياح كشرط أساسي. تتضمن طاولات WindMaster لدينا نقاط الربط المحفورة مسبقًا للأوتاد الأرضية (للأسطح الناعمة) و حلقات الرمل للاستخدام على الشاطئ، مما يتيح لك خيارات إضافية للظروف القاسية.

س3: ما هو تصنيف سرعة الرياح الذي يجب أن أبحث عنه في طاولة خارجية قابلة للطي، وكيف يحدد CragHaven Outdoor "مقاومة الرياح"؟

نوصي بالحفاظ على أي طاولة خارجية خطيرة انحراف جانبي <15 ملم و تطور الالتوائي <3 درجة في 60 كم/ساعة (مع هبوب الرياح). وهذا يتوافق مع أ قوة بوفورت 7 حالة (شبه عاصفة) - نسيم قوي للغاية من شأنه أن يؤثر على معظم أنشطة المخيم. تم اختبار طاولات CragHaven الخارجية لدينا بقاء الرياح بسرعة 80 كم/ساعة دون تشوه دائم، على الرغم من أننا لا ننصح باستخدامها للطهي بسرعة أعلى من 70 كم/ساعة. ننشر أ تسمية أداء الرياح على كل طاولة، موضحًا الحالة المستقرة وحدود العاصفة. وهذا جزء من التزامنا بالشفافية: فنحن نؤمن بأن المنتجات الخارجية الممتازة لا يتم بناؤها على مجموعة من المعايير، ولكن على فهم عميق للبيئة والتحديات التي تطرحها. إن اختبار الزمن والرياح هو ما يؤكد صحة تصميماتنا في نهاية المطاف.
